Bittikarttakuvan histogrammikuvaaja

Adobe Photoshop ja monet muut kuvankäsittelyohjelmat tarjoavat työkalun, jonka avulla bittikarttakuvan sävyjen jakauma voidaan esittää graafisesti histogrammina. Histogrammi voi perustua koko RGB-kanavan kirkkauteen (luminosity) tai yksittäisiin punaisen, vihreän ja sinisen kanaviin.

Histogrammi esittää kuvan sävyjen jakauman graafisesti: vaaka-akselilla ovat 256 kirkkaustasoa mustasta valkoiseen, ja jokaisessa kohdassa pylvään korkeus kuvaa vastaavien pikselien määrää kuvassa tai valitulla alueella. Kirkkaus määritellään vaaka-akselilla siten, että täysin musta sijaitsee x-akselin vasemmassa reunassa ja täysin valkoinen oikeassa reunassa. Jos sävyjakauma on jatkuva, pylväistä muodostuu yhtenäinen aaltomainen kuvio. Jos jokin kirkkaustaso puuttuu kokonaan, histogrammissa näkyy aukko kyseisellä kohdalla.

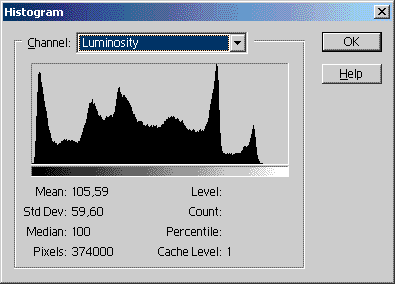

Photoshopissa histogrammi löytyy valikosta: Kuva (Image) → Histogrammi (Histogram).

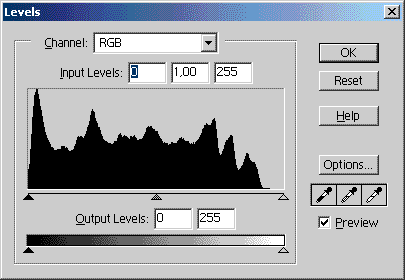

Histogrammi-näkymä on tarkoitettu pelkkään tarkasteluun. Jos haluamme muokata sävyjakaumaa, siirrytään valikossa kohtaan Tasot (Levels):

Kuten huomaat, aaltokuvio on kutakuinkin sama, mutta valintaikkunassa on nyt huomattavasti enemmän säätömahdollisuuksia. Ylin säätö, Kanava (Channel), määrittää tarkasteltavan värikanavan. Voimme tarkastella joko kaikkia kanavia yhdessä tai keskittyä ainoastaan yhteen tiettyyn kanavaan. Kuvan sävyaluetta muokataan Input- ja Output Levels -liukusäätimillä. Viimeinen käytettävä säädin on x-akseli,joka sijaitsee suoraan histogrammin alapuolella. Histogrammin alapuolella on kolme liukusäädintä: vasen ohjaa tummia sävyjä, keskimmäinen keskisävyjä ja oikea vaaleita sävyjä.

Histogrammin muoto kertoo, onko kuvassa sävyjä tasaisesti vai painottuvatko ne esimerkiksi liikaa tummiin tai vaaleisiin alueisiin. Yllä olevasta kuvasta näkyy, että sen histogrammikuvaaja on painottunut erittäin selkeästi vasemmalle ja keskelle eli tummiin- ja keskisävyihin. Sen sijaan kuvasta puuttuu täysin valkoinen sävy kokonaan. Tällöin voimme kuvaa näkemättäkin jo kertoa, että kuva josta ko. histogrammi on otettu, on tummasävyinen.

Esimerkki histogrammin käytöstä

Histogrammia säätämällä voimme tehdä nopeita ja tarkkoja korjauksia, jotka parantavat kuvan laatua merkittävästi. Katsotaan asiaa käytännössä korjaamalla kuva, josta edellä olevat histogrammit on otettu.

Alkuperäinen kuva on paikoin häiritsevän tummasävyinen:

Kuvan histogrammi osoittaa, että painopiste on selvästi tummissa sävyissä, vaikka myös keskisävyjä on runsaasti:

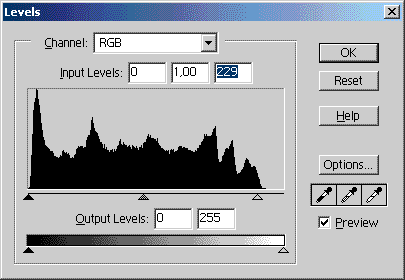

Histogrammikuvaajan korjaamiseksi vaaleiden sävyjen osuutta kuvassa tulee lisätä. Tämä onnistuu helpoiten vetämällä histogrammin alapuolella olevaa oikeanpuoleista liukusäädintä siihen kohtaan, jossa vaaleita sävyjä esiintyy:

Jos esikatselemme kuvaa, huomaamme että sen laatu on parantunut merkittävästi. Vaikka kuvassa on yhä tummia kohtia, niiden häiritsevyys on selvästi vähentynyt. Seuraavaksi keskitymme näiden sävyalueiden tarkempaan säätöön:

Mikäli katsot kuvan histogrammikuvaajaa nyt, huomaat että se on pirstaloitunut ja sisältää aukkoja melko tasaisesti. Tämä johtuu kuvan sävyjakauman epätasaisuudesta. Asian ja sävyjakauman korjaamiseksi kannattaa tarkastella yksittäisiä värikanavia RGB-kanavan sijaan. Aiemmin tekemistäsi muutoksista riippuen huomaat hyvinkin pian, että joidenkin kanavien värijakauma on edelleen hyvin epätasainen.

Suorittamalla tasokohtaisen histogrammikorjauksen ja säätämällä Output Levelin kirkauden sopivalle tasolle kuva alkaa näyttää toivotulta:

Varoituksen sanana voi todeta, että edellä mainuttuja optioita käytettäessä on tärkeää luottaa omaan silmään histogrammin tulkinnan sijaan. Vaikka histogrammi saattaa osoittaa jakauman olevan jollain osa-alueella pielessä, se ei korvaa henkilökohtaista arviointia.
